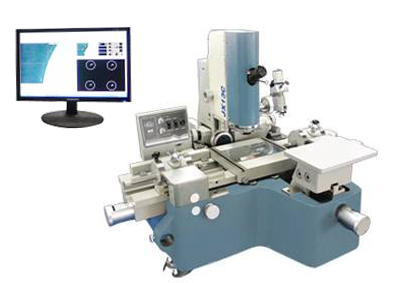

測量對象：
1.測量各種金屬加工件、沖壓件、塑料件的直徑、長度、角度、孔的位置等； 測量各種成型零件如樣板、樣板車刀、樣板銑刀、沖模和凸輪的形狀；2.測量各種刀具、模具、量具的幾何參數；3.測量螺紋塞規，絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；4.測量齒輪滾刀的導程、齒形和牙型角；5.測量印刷電路板上的線長寬度、距離和元件焊裝孔的尺寸和位置；6.測量各種零件的二維形位公差。
技術參數：
型號 JX13C X、Y測量行程(mm) 200×100 X、Y分辨率(mm) 0.0002 物鏡放大倍率 1× 3× 5× 總放大率 40× 120× 200× 工作距離(mm) 82 70 49 物方視場(mm) 1/2″≈5.2×4.11/3″=4.1×3.11.7×1.41.4×1.01.0×0.80.8×0.8準確度 (1+L/100)μm 主顯微鏡傾斜 ±12° 工作臺尺寸(mm) 260×270 頂針架最大夾持
直徑和長度(mm)φ 100，長700 外形尺寸(mm) 1300×1250×800 重量kg ≈450
儀器特點：
1.采用進口精密光柵系統作為測量元件，具有發熱量低、抗腐蝕、耐污染、耐震性好等眾多優點。2.帶有功能強大的圖像處理軟件，可以完成復雜的測量工作，軟件數據能與CAD通訊。3.采用半導體激光器作為指向器，用于快速確定測量部位，提高定位圖像的效率。4.軟件采用數碼圖像技術，自動識別輪廓邊界，減少人為誤 差，提高操作效率。5.保留目鏡光學系統作為輔助觀察口，并能快速切換。6.帶有數顯分度臺和測高裝置，角度和高度全部數顯化，直 觀、方便。7.照明裝置全采用LED發光管照明，發熱量低、使用壽命長。8.主顯微鏡可左右偏擺，適用于螺旋狀零件測量。上一篇：微機型萬能工具顯微鏡下一篇：雙顯示圖像處理萬能工具顯微鏡
