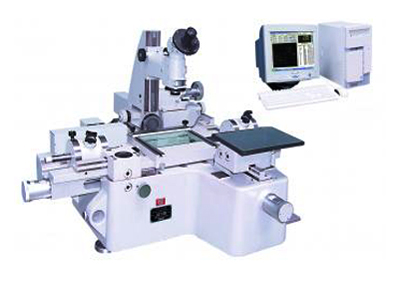

- 測量對象：1.各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；2.螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；3.齒輪滾刀的導程、齒形和牙型角；4.鉆?；蚩装迳峡椎奈恢枚?，鍵槽的對稱度等形位誤差。
技術參數：
型號 JX13B X、Y測量行程(mm) 200×100 X、Y分辨率(mm) 0.0002 物鏡放大倍率 1× 3× 5× 總放大率 10× 30× 50× 工作距離(mm) 79 69 49 物方距離(mm) φ 20 φ 6.7 φ 4 準確度 (1+L/100)μm 主顯微鏡傾斜 ±12° 工作臺尺寸(mm) 260×270 頂針架最大夾持
直徑和長度(mm)φ 100，長700 外形尺寸(mm) 1300×1250×800 重量kg ≈450
儀器特點：
1.主顯微鏡配有多種目鏡和物鏡，視場大，成像清晰。2.采用光電數顯技術，以精密光柵尺作為測量元件，測量精度高。3.主顯微鏡可左右偏擺，適用于螺旋狀零件測量。4.透、反射照明，輪廓和表面尺寸均可測量。5.具有快速移動和微動裝置，并可快速切換。6.帶有頂針架、V形支架、分度頭、測高裝置等多種附件，使用范圍廣。7.采用先進計算機處理技術，將光柵數顯系統采集的信號實時輸入計算機，由功能強大的二坐標測量軟件進行 數據處理，能高效完成各種復雜的測量計算工作。上一篇：數字式萬能工具顯微鏡下一篇：圖像處理萬能工具顯微鏡
