二次元測量儀測量短直線的關鍵點
作者：牧象儀器 來源：www.gzsjhc.cn 時間：2017-10-18 13:02

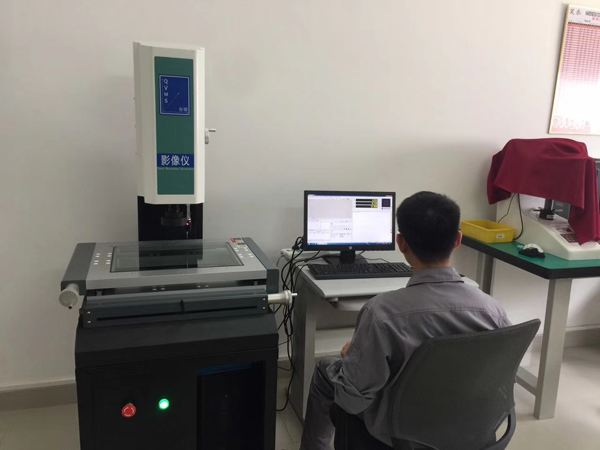

二次元測量儀由光學顯微鏡對待測物體進行高倍率光學放大成像，經過CCD攝像系統將放大后的物體，影像送入計算機后，其又名精密影像式測繪儀，它克服了傳統投影儀的不足， 是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。
二次元測量儀對短直線進行測量時，關鍵點要注意圖紙上元素的關聯；要測量2條短直線的角度，如用常規的直接測量2條短直線求夾角的方法，由于直線太短、采點距離過近，造成求解直線時誤差放大，再由直線求夾角時結果自然就很不準確。關鍵對圖紙進行仔細分析，發現2條短直線的交點正好位于小圓孔的中心點上，把中心點引入來構造2條直線，就能解決短直線夾角的測量問題。具體方法：在PC—DMIS軟件自動方式下執行矢量點功能，先在1條短直線上打1點，與圓孔中心點一起構造1條直線，然后同樣在另l條短直線上打l點，再與圓孔中心點一起構造1條直線，2條直線夾角即為所求。總之，短直線的測量要盡量避免將短直線延長后再求值，而測量思路是要么把短直線縮小為一個點來處理，要么把短直線和理論上與短直線在同一直線的點虛擬成長直線來處理。
