二次元影像儀比例尺設置方法
作者：牧象儀器 來源：www.gzsjhc.cn 時間：2017-05-15 09:24
1.在軟件視頻區使用“對焦功能”調整校準玻璃校正片的清晰度

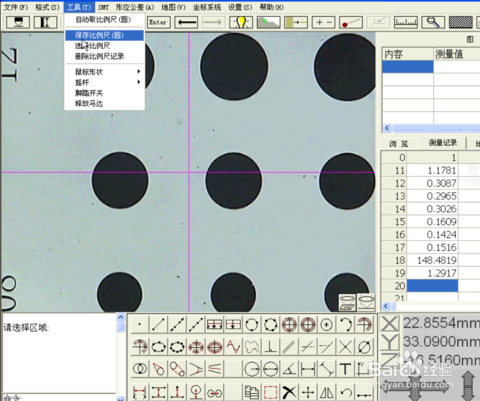

2.鼠標左鍵單擊軟件菜單欄——工具——自動取比例尺（圓）功能

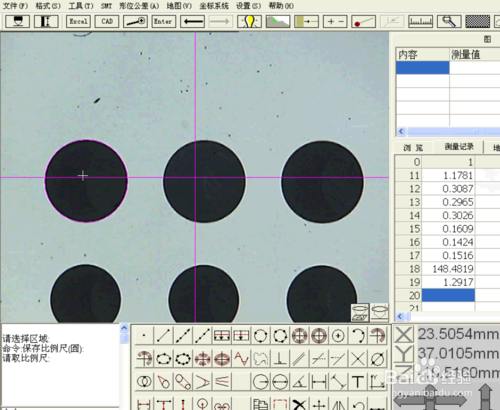

3.選擇一個直徑為X軸負半軸二分之一或三分之一大小的標準圓，并移動到X軸負半軸上，使用鼠標在圓內左鍵單擊，請注意不要超出視頻區的顯示范圍。
4.移動X軸讓標準圓移動到X軸正半軸上，使用鼠標在圓內左鍵單擊，請注意不要超出視頻區的顯示范圍。

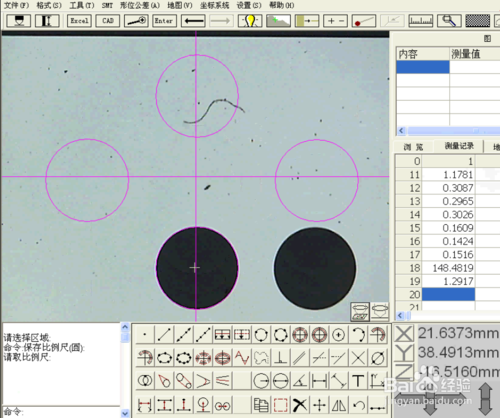

5.同時移動儀器X軸和Y軸，使標準圓移動到Y軸正半軸，使用鼠標在圓內左鍵單擊，請注意不要超出視頻區的顯示范圍。
6.只移動Y軸同樣使標準圓移動到Y軸負半軸，使用鼠標在圓內左鍵單擊，請注意不要超出視頻區的顯示范圍。
7.分別在X/Y軸正負半軸各取一個圓后，點擊“回車鍵”，然后在彈出對話框中輸入鏡頭焦距值，也可隨便填寫，只要便于自己識別就行。
注意事項：
取比例尺必須使用同一個標準圓，不要更換標準圓；
在X軸取比例尺時Y軸不要移動，在Y軸上取比例尺時X軸不要有任何移動。
