二次元影像儀校正步驟與注意事項
作者：牧象儀器 來源：www.gzsjhc.cn 時間：2017-05-24 08:32
二次元影像儀是影像儀的又一別稱。二次元影像儀是由機械主體、標尺系統、影像探測系統、驅動控制系統和測量軟件等部分組成的測量儀器。影像儀的成像實際為產品的鳥瞰圖，也為鳥瞰圖紙，因此有人稱之為二次元影像儀。
二次元影像儀作為精密的光學測量儀器，為了保證測量的準確性，在每次使用中，調節了放大倍率后都必須重新校正。 那么二次元影像儀到底需要校正哪些項目以及要如何操作呢？
二次元影像儀作為精密的光學測量儀器，為了保證測量的準確性，在每次使用中，調節了放大倍率后都必須重新校正。 那么二次元影像儀到底需要校正哪些項目以及要如何操作呢？
1、外觀及功能檢查：
（1）檢查影像測量儀外觀是否有損傷、碰撞或變形情況，儀器的軌道移動是否順暢無阻。
（2）檢查測量軟件的運行是否正常。
2、X、Y軸示值誤差校驗
（1）將標準量塊放置在二次元影像儀的測量臺上，并確保量塊的長度基準面和影像測量儀的視頻十字線X（Y）軸完全水平。
（2）移動二次元影像儀X（Y）軸，用視頻十字線選取量塊一邊作為測量基準邊后，歸零X、Y軸。
（3）移動二次元影像儀X（Y）軸，使視頻十字線和影像測量儀另一邊重合，此時X(Y)軸顯示值為校驗指示值，量塊標示值為校驗標準值。
（4）校驗誤差=校驗指示值—校驗標準值。
3、誤差及結果判定：長度允許誤差：+0.005mm

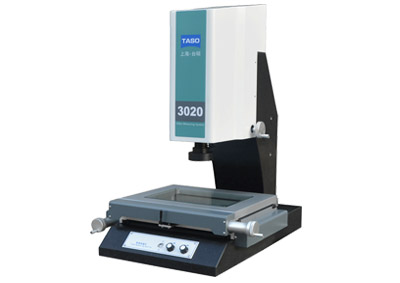

臺碩3020手動二次元影像儀
臺碩3020手動二次元影像儀
在二次元影像儀的校正中提醒用戶注意以下事項：
1、使用1μm級精度的玻璃光學尺：
二次元影像儀校正精度時一般用50mm、100mm的1mm間距離刻劃的光學線紋玻璃尺，其誤差必須小于儀器的標稱測量誤差，需要使用1μm級精度光學尺。讓其對總長校正后，讓儀器一格一格進行測量，夾線嚴格對準后所得測量值與標值的偏差不能大于線性精度的計算結果；測完全程后，讓其回測原點，重合精度不能大于儀器標稱值。測量過程盡量減小對線不準的人為誤差的影響，得到儀器綜合性能的關鍵指標。
2、不要使用工件作為檢驗的依據：
（1）由于現場環境溫度的影響，不要使用熱膨脹系數較大的金屬材料工件作為實測樣件。
（2）必須使用邊線清晰的光學尺，以避免由于造影和選點對位不準引起的讀數誤差，盡量接近真值。特別是不能使用軸類器件，影像測量存在邊渡面投影造影不準會引起較大誤差的技術局限，即需要避開原理局限，盡量得到二次元影像儀正常使用中的精度值。
